水平螺旋输送机的技术解析与应用实践
一、设备概述与工作原理
水平螺旋输送机是一种通过螺旋叶片旋转推动物料实现连续输送的通用设备，广泛应用于建材、化工、粮食加工等领域[10]。其核心结构由驱动装置、螺旋轴、U型槽体及进出料口组成，物料
在密闭槽体内通过螺旋叶片的轴向推力完成水平或微倾斜（≤15°）输送[6][10]。配套的螺旋喂料机则用于精确控制物料供给量，两者协同可构建高效输送系统[11]。
二、关键技术参数与设计规范
1.输送能力：
理论输送量计算公式为：
其中，D为螺旋直径（mm），n为转速（r/min），ψ为填充系数（0.15-0.45），ρ为物料密度（t/m³），C为倾角系数[1][8]。例如，LS315型输送机在水平状态下，输送水泥（ρ=1.5t/m³）时最大
输送量可达60t/h[3]。
2.动力配置：
电机功率根据物料特性及输送距离计算，范围从1.1kW（短距离输送）到22kW（70米长距离输送）[3][12]。行业标准JB/T 7679-2008规定，工作环境温度为-20℃~+50℃，物料温度需低于200℃
（水平型）或80℃（垂直型）[6]。
3.结构参数：
螺旋直径：标准系列涵盖100-1250mm，直径越大输送能力越强[12]。
螺距：通常为直径的0.8-1.2倍，粉状物料采用小螺距，块状物料选用大螺距[10]。
临界转速：避免物料离心化，经验公式为：
例如，直径315mm的螺旋输送机最高转速不超过107r/min[1]。
三、核心技术创新
1.全填充状态优化：
当转速超过临界值时，物料在槽体内形成完全填充，输送量达到峰值。研究表明，合理增加下料槽长度可提升15%-20%的输送效率[1][1]。
2.模块化设计：
采用分段式结构（头节、中间节、尾节），支持长度从4米到70米灵活组合，特殊需求可定制双驱动配置[12][17]。材质可选碳钢、不锈钢（食品级304/316L）或耐磨锰钢，适应不同工况[3][15]。
四、行业应用与配套方案
1.建材行业：用于水泥、粉煤灰的密闭输送，搭配螺旋喂料机可实现精确配料[3][11]。
2.粮食加工：输送谷物时，采用304不锈钢材质和实体螺旋面，兼具卫生性与防堵塞特性[10]。
3.环保工程：污泥处理中，无轴螺旋输送机与喂料机配合，可处理含水率80%的粘稠物料[15]。
五、选型与维护要点
1.选型建议：
粉状物料优先选择管式螺旋输送机（密封性优），颗粒物料适用U型槽结构[10]。
螺旋喂料机的倾斜角度建议≤45°，超过此范围需定制圆形料口并评估处理量衰减[2]。
2.防堵塞措施：
安装料位传感器和振动电机，消除物料架桥[11]。
定期检查叶片磨损（周期≤500小时），轴承温升需控制在30℃以内[17]。
结语
水平螺旋输送机凭借其结构简单、密封性好、维护成本低等优势，已成为现代工业的核心输送设备。通过与螺旋喂料机的系统化集成，可进一步实现自动化生产流程的精准控制。
未来，随着离散元仿真（DEM）等技术的应用，设备性能优化将更加科学高效[8]。

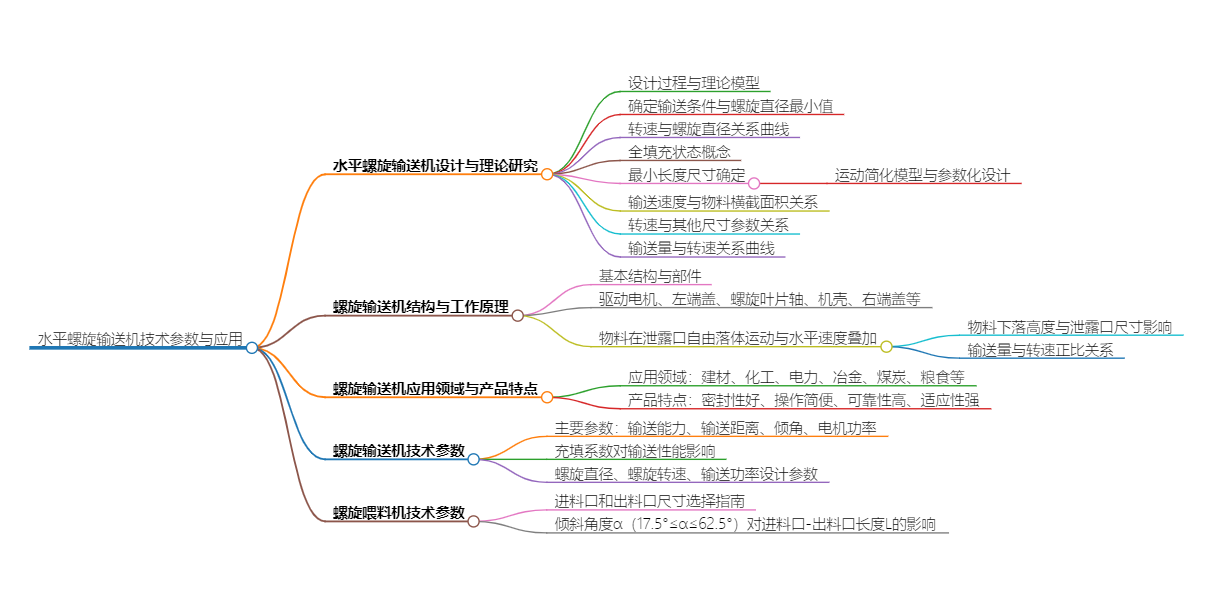

脑图
