随着塑料加工、化工生产等行业的快速发展，聚丙烯颗粒的自动化输送需求日益增长。螺旋上料机凭借其高效、稳定、密闭的特点，成为聚丙烯颗粒输送的首选设备。本文基于行业标准与成熟技术，提出一套聚丙烯颗粒螺旋上料机的免费设计方案，并详细解析其核心技术参数与应用优势。
一、设备概述与工作原理
螺旋上料机主要由螺旋输送机与螺旋喂料机协同工作，实现聚丙烯颗粒的水平或倾斜输送。其核心结构包括驱动装置、螺旋叶片、料管、料箱及控制系统。通过螺旋叶片的旋转推动物料前进，结合重力与摩擦力的平衡，完成从储料仓到目标设备的精准投送[3][15]。
针对聚丙烯颗粒的特性（粒径约1.5mm，流动性较好），设备采用不锈钢材质料管与分离式料箱设计，避免物料污染，同时支持螺旋反转排料和闸门放料功能，便于清理残料[8][16]。
二、核心设计要点
1.螺旋输送机选型
l 螺旋直径与转速：根据输送量需求，选择LS型螺旋输送机，推荐螺旋直径200mm，螺距200mm（D制法），转速90r/min，理论输送量可达30m³/h[11][18]。
l 倾斜角度：聚丙烯颗粒输送倾角需控制在15°以内，以降低功率损耗并保障输送效率[1][5]。
2.螺旋喂料机匹配设计
l 进料口与出料口：采用模块化设计，进料口宽度根据物料粒径（1.5mm）确定，系数m取0.8，出料口直径需匹配下游设备（如混料桶或拉丝机）的容量[4][10]。
l 动力配置：双电机独立控制（螺旋电机+振动电机），振动幅度可调，确保物料均匀输送并防止堵塞[3][16]。
3.智能化控制
l 集成时间继电器与光电感应系统，可预设上料时间与量程，实现满料自动停机、缺料自动启动，减少人工干预[5][9]。
三、关键技术参数
参数项 | 数值/规格 | 参考标准 |
输送量 | 20-50m³/h | JB/T 7679-2008[1] |
螺旋直径 | 200mm（LS型） | LS型技术参数[18] |
功率 | 4-7.5kW（含驱动与振动） | 食品加工机械规范[13] |
适用温度 | -20℃～+80℃ | 石油化工设计规范[2] |
物料填充系数 | 0.45（松散颗粒） | 输送量计算公式[12] |
四、应用场景与优势
1.塑料制品生产线
在聚丙烯树脂颗粒的熔融工艺中，螺旋上料机可将颗粒输送至混料桶（温度控制230-260℃）并配合拉丝机完成塑化拉伸，全程无粉尘泄漏[8][9]。
2.节能与维护优势
l 密闭结构减少原料损耗，不锈钢材质耐腐蚀且易清洁[16]。
l 模块化设计支持快速拆卸，维护成本降低30%[3][14]。
3.环保合规性
设备符合JB/T 7679-2008机械行业标准，适配聚丙烯颗粒的物性要求，避免因粘附或变质导致的停机风险[1][2]。
五、免费设计方案实施
本方案提供基础设计图纸与技术参数表，涵盖螺旋输送机与螺旋喂料机的尺寸匹配、动力计算及安装布局。用户可根据实际产能调整螺距（120-400mm）与转速（50-140r/min），并通过填充系数（0.3-0.45）优化输送效率[11][12]。
结语
聚丙烯颗粒螺旋上料机的免费设计以标准化模块为基础，兼顾灵活性与经济性，适用于中小型塑料加工企业。通过合理匹配螺旋输送机与螺旋喂料机的技术参数，可显著提升生产自动化水平，降低综合成本。如需定制化服务或技术咨询，欢迎联系专业团队获取支持。

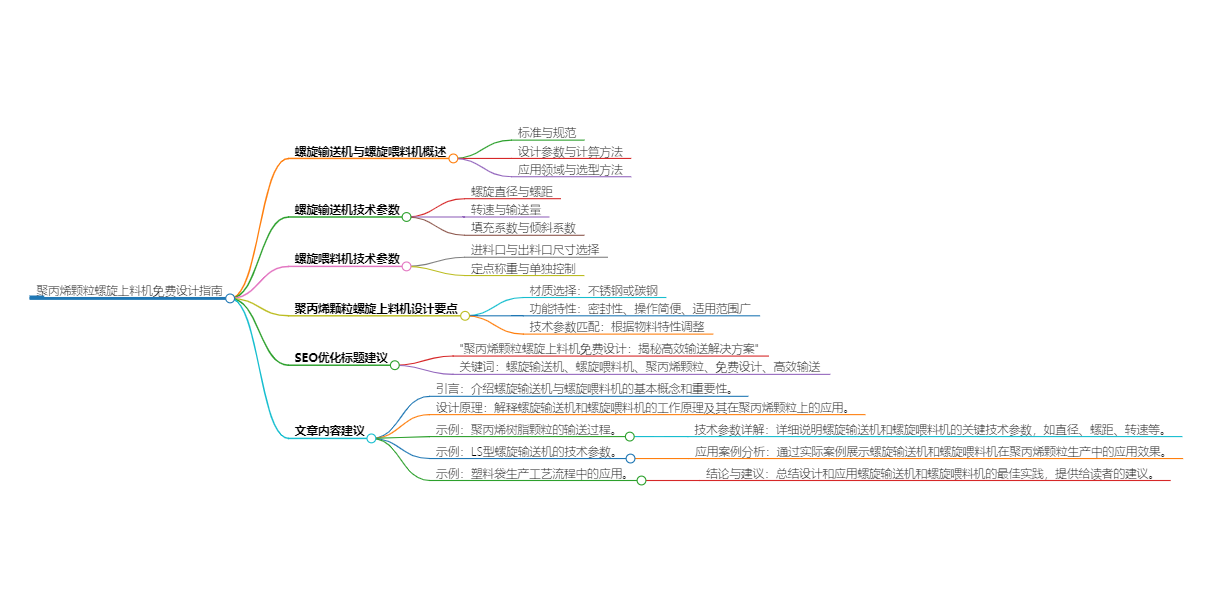

脑图
